Đã bao giờ một bộ phận được gia công bằng CNC vượt quá ngân sách, bị trì hoãn hoặc đơn giản là sai? Đó là cơn ác mộng của nhà thiết kế—điều mà Thiết kế cho khả năng sản xuất (DFM) có thể ngăn chặn. Khi nói đến gia công CNC , DFM là kế hoạch chi tiết để bạn tạo ra các bộ phận dễ sản xuất hơn, nhanh hơn và rẻ hơn mà không làm giảm chất lượng. Bằng cách suy nghĩ giống như một thợ máy ngay từ đầu, bạn có thể tránh được việc thiết kế lại tốn kém và hoàn thành dự án của mình ngay lần đầu tiên.
Hướng dẫn này đi sâu vào các hướng dẫn DFM dành cho gia công CNC , đưa ra các mẹo thiết thực để tối ưu hóa thiết kế của bạn cho máy phay, tiện hoặc máy nhiều trục. Cho dù bạn là kỹ sư chế tạo các bộ phận hàng không vũ trụ chính xác hay nhà sản xuất tinh giản quá trình sản xuất, những chiến lược này sẽ giúp bạn tiết kiệm thời gian, tiền bạc và đỡ đau đầu. Từ dung sai cho đến lựa chọn vật liệu, hãy khám phá cách làm cho các bộ phận của bạn sẵn sàng sản xuất.
Thiết kế cho khả năng sản xuất (DFM) là nghệ thuật thiết kế các bộ phận để sản xuất dễ dàng và tiết kiệm chi phí nhất có thể trong khi đáp ứng tất cả các yêu cầu chức năng. Trong bối cảnh gia công CNC —nơi các công cụ được điều khiển bằng máy tính khắc kim loại, nhựa hoặc vật liệu tổng hợp thành các hình dạng chính xác—DFM có nghĩa là điều chỉnh thiết kế của bạn cho phù hợp với thực tế của máy phay, máy tiện và hệ thống nhiều trục.
Không có DFM, bạn có nguy cơ:
Chi phí tăng vọt: Thiết kế quá phức tạp làm tăng thời gian gia công và hao mòn dụng cụ.
Trì hoãn sản xuất: Các tính năng khó xử lý sẽ làm chậm quy trình công việc.
Vấn đề về chất lượng: Các bộ phận được thiết kế kém có thể không đạt được dung sai hoặc kiểm tra.
Bằng cách áp dụng thiết kế cho các nguyên tắc gia công CNC, bạn điều chỉnh tầm nhìn của mình phù hợp với thực tế tại xưởng. Kết quả? Các bộ phận đạt thông số kỹ thuật, phù hợp với ngân sách và đến tay bạn nhanh hơn. Hãy coi DFM giống như việc đóng gói vali một cách hiệu quả—bạn sẽ vừa vặn hơn với ít rắc rối hơn khi lập kế hoạch thông minh.
Sẵn sàng để thiết kế thông minh hơn? này Những mẹo DFM gia công CNC sẽ giúp bạn tạo ra các bộ phận mà các thợ máy yêu thích và phù hợp túi tiền. Hãy chia nhỏ chúng ra:
Hướng dẫn: Tuân thủ dung sai tiêu chuẩn (ví dụ: ±0,005' hoặc ±0,125 mm) trừ khi các thông số kỹ thuật chặt chẽ hơn là rất quan trọng.
Tại sao nó hữu ích: Dung sai chặt chẽ—như ±0,001'—yêu cầu gia công chậm hơn, các công cụ chuyên dụng và kiểm tra bổ sung, làm tăng chi phí.
Mẹo: Tham khảo ISO 2768 để biết dung sai chung nhằm cân bằng độ chính xác và khả năng chi trả.
Ví dụ: Tấm lắp có các lỗ ±0,005' hoạt động tốt với hầu hết các cụm lắp ráp—không chỉ định ±0,001' trừ khi nó vừa khít với độ chính xác cao.
Hướng dẫn: Tránh các góc nhọn bên trong và đường viền phức tạp nếu có thể; sử dụng phi lê hoặc bán kính (ví dụ: 0,5 mm hoặc lớn hơn).
Tại sao nó hữu ích: Các công cụ CNC (như dao phay ngón) có hình tròn, vì vậy các góc sắc nét yêu cầu các quy trình chậm hơn, phức tạp hơn như EDM, tăng chi phí.
Mẹo: Thiết kế các túi có bán kính góc ít nhất bằng 1/3 độ sâu (ví dụ: bán kính 3 mm đối với túi sâu 9 mm).
Ví dụ: Vỏ hộp số có góc bán kính máy nhanh hơn 20% so với hộp số có cạnh vuông.
Hướng dẫn: Chọn vật liệu phù hợp với nhu cầu của bạn và cho máy hoạt động tốt, như nhôm 6061 cho các bộ phận nhẹ hoặc thép không gỉ 304 để có độ bền.
Tại sao nó giúp ích: Vật liệu cứng (ví dụ: titan) mài mòn dụng cụ nhanh hơn, trong khi vật liệu mềm (ví dụ: đồng thau) cắt êm ái, tiết kiệm thời gian.
Mẹo: Kiểm tra xếp hạng khả năng gia công của vật liệu—nhôm 6061 đạt điểm cao, trong khi Inconel cứng hơn.
Ví dụ: Chọn nhôm thay vì titan cho nguyên mẫu không quan trọng để cắt giảm chi phí tới 30%.
Hướng dẫn: Thiết kế các bộ phận để được gia công với ít cách thiết lập nhất có thể, lý tưởng nhất là một.
Tại sao nó hữu ích: Mỗi thiết lập—lật hoặc định vị lại bộ phận—sẽ làm tăng thêm thời gian, công sức và nguy cơ sai lệch.
Mẹo: Định hướng các tính năng để có thể truy cập được từ một hoặc hai phía; tận dụng gia công 5 trục cho các bộ phận phức tạp nếu có.
Ví dụ: Một giá đỡ có tất cả các lỗ trên các máy một mặt trong một lần, không giống như thiết kế nhiều mặt cần ba lần thiết lập.
Hướng dẫn: Giữ thành dày hơn 0,8 mm (0,03') và các khoang nông hơn 4 lần đường kính dụng cụ (ví dụ: 40 mm đối với dụng cụ 10 mm).
Tại sao nó hữu ích: Thành mỏng rung động, có nguy cơ bị vỡ, trong khi các hốc sâu làm chậm quá trình gia công và có thể cần các công cụ chuyên dụng.
Mẹo: Gia cố các phần mỏng bằng gân hoặc tăng độ dày nếu sức bền cho phép.
Ví dụ: Một bức tường 0,5 mm bị cong vênh trong quá trình phay; va chạm nó đến 1 mm đảm bảo sự ổn định.
Hướng dẫn: Sử dụng các kích thước lỗ thông thường (ví dụ: ren hệ mét M3, M4) và độ sâu ren tiêu chuẩn (đường kính 1,5 lần).
Tại sao nó hữu ích: Các tính năng tiêu chuẩn giúp giảm việc thay đổi công cụ và giảm chi phí cho công cụ tùy chỉnh.
Mẹo: Tuân thủ các tiêu chuẩn luồng ANSI hoặc ISO để có khả năng tương thích phổ quát.
Ví dụ: Sử dụng ren M6 thay vì taro 5,5 mm tùy chỉnh đã tiết kiệm được 200 USD chi phí gia công cho lô 100 chi tiết.
Những nguyên tắc này làm cho thiết kế của bạn gọn gàng và có ý nghĩa hơn, đảm bảo tối ưu hóa bộ phận CNC để đạt hiệu quả và chất lượng.
Ngay cả những nhà thiết kế dày dạn kinh nghiệm cũng có thể mắc sai lầm. Dưới đây là những cạm bẫy cần tránh khi áp dụng thiết kế cho gia công CNC :
Dung sai quá chặt: Chỉ định ±0,001' cho bề mặt không quan trọng có thể tăng gấp đôi chi phí gia công. Giải pháp: Chỉ dự trữ dung sai chặt chẽ cho các bề mặt tiếp xúc.
Góc bên trong sắc nét: Những góc này buộc thợ máy phải sử dụng các phương pháp chậm và tốn kém. Giải pháp: Thêm bán kính 0,5–1 mm vào các góc.
Phần nhô ra không được hỗ trợ: Các đặc điểm như vây mỏng, nhô ra có thể bị cong hoặc gãy. Giải pháp: Thêm hỗ trợ hoặc thiết kế lại để ổn định.
Bỏ qua các đặc tính của vật liệu: Chọn vật liệu như titan cho giá đỡ đơn giản sẽ khiến chi phí tăng đột biến. Giải pháp: Kết hợp vật liệu với chức năng (ví dụ: nhôm cho nhu cầu nhẹ).
Thiết kế nhiều mặt phức tạp: Các bộ phận cần lật nhiều lần sẽ tăng thời gian thiết lập. Giải pháp: Hợp nhất các đặc điểm thành một hoặc hai mặt.
Tác động trong thế giới thực: Một khách hàng từng thiết kế một bộ phận có thành 0,3 mm và dung sai ±0,0005'—gia công thất bại ba lần, tiêu tốn 5.000 USD tiền làm lại. Một đánh giá của DFM đã làm thành dày lên 1 mm và nới lỏng dung sai, giảm chi phí 40%.
Việc tránh những lỗi này sẽ đảm bảo thiết kế CNC tiết kiệm chi phí và giữ cho dự án của bạn đi đúng hướng.
Tại sao phải bận tâm với DFM? Tiền thưởng rất lớn:
Tiết kiệm chi phí: Thiết kế đơn giản giúp giảm thời gian gia công và mài mòn dụng cụ. Ví dụ: Khung hàng không vũ trụ được tối ưu hóa DFM đã tiết kiệm 30% bằng cách giảm số lần thiết lập.
Sản xuất nhanh hơn: Ít thiết lập hơn và ít tính năng tiêu chuẩn hơn sẽ tăng tốc độ phân phối—đôi khi tính theo ngày.
Chất lượng cao hơn: Các thiết kế tôn trọng giới hạn gia công đã vượt qua quá trình kiểm tra với ít lỗi bị loại hơn.
Hợp tác tốt hơn: DFM gắn kết các nhà thiết kế và thợ máy, giảm thiểu việc qua lại.
Nói tóm lại, các mẹo DFM gia công CNC biến những ý tưởng hay thành những chi tiết tuyệt vời, tối đa hóa giá trị mà không ảnh hưởng đến hiệu suất.
Bạn muốn có một cách nhanh chóng để đạt được DFM? Sử dụng danh sách kiểm tra này trước khi gửi thiết kế của bạn đến cửa hàng:
Dung sai: Chúng có phải là tiêu chuẩn (± 0,005' hoặc ± 0,125 mm) cho các tính năng không quan trọng không?
Các góc: Các góc bên trong có bán kính (ví dụ: ≥0,5 mm) để gia công dễ dàng hơn không?
Vật liệu: Vật liệu có thể gia công được và phù hợp về mặt chi phí không (ví dụ: nhôm so với titan)?
Thiết lập: Chi tiết có thể được gia công theo một hoặc hai thiết lập không?
Tường/Khoang: Tường có ≥0,8 mm và khoang có đường kính dụng cụ 4x4x không?
Tính năng: Các lỗ và ren có đạt tiêu chuẩn không (ví dụ: M4, M6, ANSI/ISO)?
Đánh giá: Bạn đã chia sẻ thiết kế với thợ máy của mình để lấy phản hồi chưa?
Mẹo chuyên nghiệp: Hợp tác sớm với xưởng CNC của bạn—như nhóm của BOEN Precision—sẽ phát hiện các vấn đề trước khi chúng khiến bạn phải trả giá. Việc xem xét DFM nhanh chóng có thể tiết kiệm hàng nghìn lần làm lại.
DFM không phải là tĩnh—nó phát triển cùng với công nghệ:
Công cụ điều khiển bằng AI: Phần mềm như Fusion 360 của Autodesk hiện gắn cờ các sự cố DFM trong thời gian thực, đề xuất các cách khắc phục như bán kính lớn hơn hoặc ít thiết lập hơn.
Phân tích tự động: Học máy dự đoán các thách thức gia công, giảm tới 20% lỗi thiết kế.
Digital Twins: Mô hình ảo mô phỏng gia công, cho phép các nhà thiết kế kiểm tra DFM trước khi cắt kim loại.
Những tiến bộ này giúp các phương pháp thực hành tốt nhất cho thiết kế CNC trở nên dễ tiếp cận hơn, giúp ngay cả các nhóm nhỏ cũng dễ dàng tạo ra các bộ phận sẵn sàng sản xuất.
Nắm vững các hướng dẫn DFM cho gia công CNC cũng giống như mở khóa mã gian lận trong sản xuất. Bằng cách tối ưu hóa dung sai, đơn giản hóa hình học, chọn vật liệu thông minh và tiêu chuẩn hóa các tính năng, bạn sẽ cắt giảm chi phí, tăng tốc sản xuất và nâng cao chất lượng. Tránh những bẫy thông thường—chẳng hạn như dung sai chặt chẽ hoặc thành mỏng—và sử dụng danh sách kiểm tra của chúng tôi để giữ cho thiết kế của bạn luôn sắc nét.

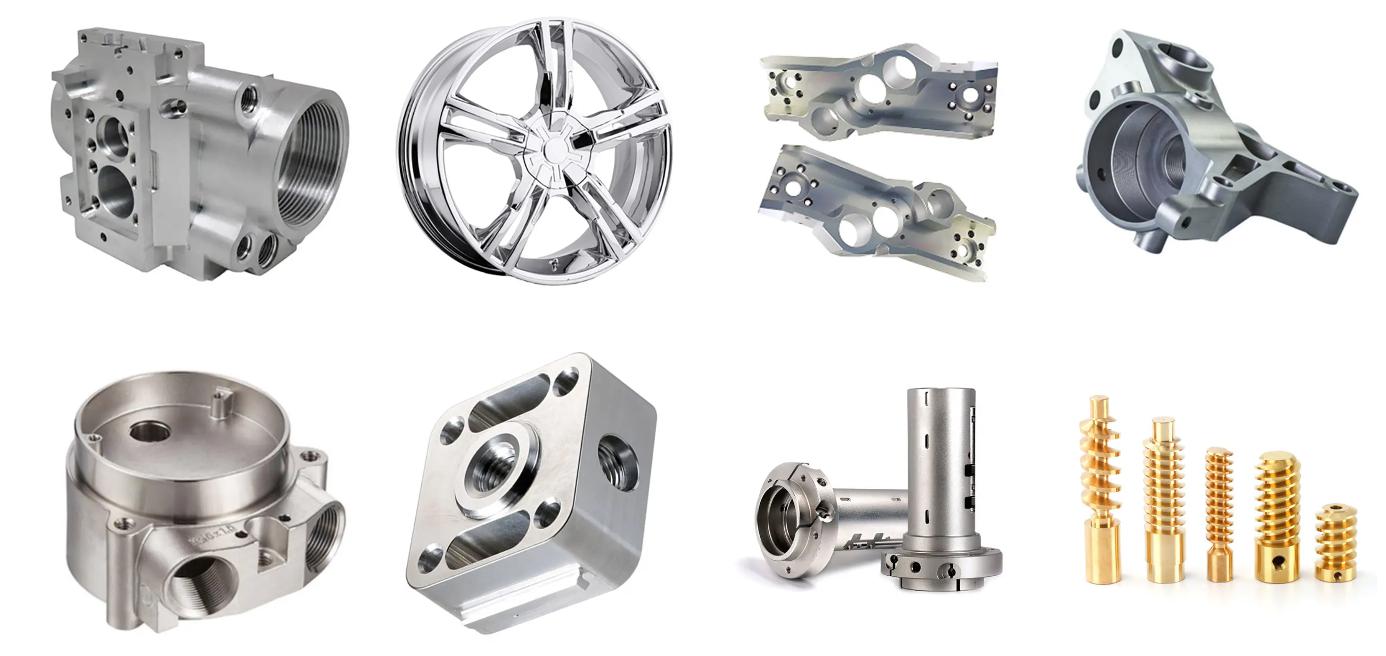

Sẵn sàng đưa dự án CNC của bạn lên một tầm cao mới? Hợp tác với các chuyên gia như BOEN Precision , nơi có hơn 20 năm kinh nghiệm gia công đảm bảo thiết kế của bạn thành công. Hãy liên hệ với chúng tôi tại contact@boenrapid.com để tinh chỉnh các bộ phận của bạn nhằm đạt hiệu suất cao nhất. Hãy thiết kế thông minh hơn ngay hôm nay và xem ý tưởng của bạn trở thành hiện thực mà không gặp rắc rối nào.
