Các quy trình gia công, từ tiện đến phay và khoan, là nền tảng cho quá trình sản xuất, định hình nguyên liệu thô thành các bộ phận hoàn thiện với độ chính xác cao. Trọng tâm của quá trình gia công hiệu quả là đặc điểm hình học quan trọng của dụng cụ cắt: góc nghiêng. Chi tiết dường như nhỏ này ảnh hưởng sâu sắc đến cách loại bỏ vật liệu, ảnh hưởng đến độ bóng bề mặt, tuổi thọ dụng cụ, lực cắt và sự hình thành phoi. Góc trước trong gia công là góc hình học cơ bản trên dụng cụ cắt điều khiển hướng của dòng phoi, ảnh hưởng trực tiếp đến hiệu suất cắt, sinh nhiệt, độ bóng bề mặt cũng như hiệu suất tổng thể và tuổi thọ của dụng cụ. Bài viết này sẽ đi sâu vào tìm hiểu góc trước là gì, phân biệt giữa các loại khác nhau, giải thích lý do tại sao nó lại quan trọng trong gia công, khám phá cách nó tác động đến hiệu suất cắt và cung cấp hướng dẫn về cách chọn góc trước tối ưu cho các vật liệu và nguyên công khác nhau.
Góc nghiêng tối ưu được chọn cho các vật liệu khác nhau như thế nào?
Những điểm cần cân nhắc đối với Góc trước trong các nguyên công gia công cụ thể là gì?

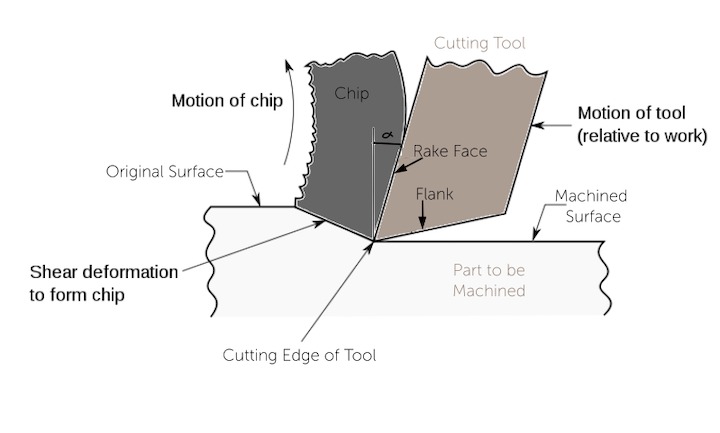

Góc trước trong gia công được định nghĩa là góc giữa mặt trước (hoặc mặt) của dụng cụ cắt và mặt phẳng tham chiếu (thường vuông góc với bề mặt phôi) đi qua lưỡi cắt. Góc này quyết định cách phoi di chuyển ra khỏi phôi và ảnh hưởng đáng kể đến lực cắt, nhiệt sinh ra và chất lượng của bề mặt gia công.
Về cơ bản, mặt trước là bề mặt mà phoi trượt trên đó khi nó bị cắt khỏi phôi. Hướng của mặt này, được xác định bởi góc trước, điều khiển quá trình hình thành phoi. Góc trước được chọn chính xác đảm bảo thoát phoi hiệu quả, giảm thiểu ma sát giữa phoi và dụng cụ, đồng thời tối ưu hóa thao tác cắt, giúp cải thiện tuổi thọ dụng cụ và chất lượng phôi vượt trội.
Góc trước được phân thành ba loại: góc trước dương, góc âm và góc bằng 0 (trung tính), được phân biệt bằng hướng của mặt trước so với phôi và hướng cắt. Mỗi loại có những ưu điểm và nhược điểm riêng biệt, khiến chúng phù hợp với các vật liệu và điều kiện gia công khác nhau.
Hiểu những khác biệt này là rất quan trọng để chọn hình dạng công cụ thích hợp cho một ứng dụng nhất định:
Góc cào dương:
Định nghĩa: Mặt cào nghiêng ra khỏi lưỡi cắt theo hướng cắt. Điều này có nghĩa là góc giữa mặt trước và mặt phẳng tham chiếu vuông góc là dương.
Đặc điểm: Tạo lưỡi cắt sắc bén. Hành động cắt giống như cắt hoặc cắt.
Thuận lợi:
Lực cắt thấp hơn và tiêu thụ điện năng.
Giảm sinh nhiệt do ít ma sát hơn.
Bề mặt hoàn thiện tốt hơn.
Thích hợp để gia công các vật liệu mềm, dẻo (ví dụ: nhôm, nhựa, đồng).
Có thể được sử dụng cho các hoạt động cắt nhẹ hoặc hoàn thiện.
Nhược điểm:
Lưỡi cắt yếu hơn, dễ bị sứt mẻ hoặc gãy.
Tuổi thọ dụng cụ ngắn hơn, đặc biệt với các vật liệu cứng hơn hoặc các vết cắt bị gián đoạn.
Góc cào âm:
Định nghĩa: Mặt cào nghiêng về phía lưỡi cắt, làm cho cạnh cùn hoặc dày hơn một cách hiệu quả. Góc giữa mặt trước và mặt phẳng chuẩn vuông góc là âm.
Đặc điểm: Tạo lưỡi cắt chắc chắn, cứng cáp. Hành động cắt giống như nén hoặc đẩy hơn.
Thuận lợi:
Lưỡi cắt chắc chắn hơn, có khả năng chống sứt mẻ và gãy vỡ cao.
Tăng tuổi thọ dụng cụ, đặc biệt với các vật liệu cứng, giòn (ví dụ: thép cứng, gang) hoặc vết cắt gián đoạn.
Tản nhiệt tốt hơn thông qua góc nêm lớn hơn của dụng cụ.
Lý tưởng cho các hoạt động cắt nặng và gia công thô.
Nhược điểm:
Lực cắt cao hơn và tiêu thụ điện năng.
Tăng sinh nhiệt do ma sát cao hơn.
Bề mặt hoàn thiện kém hơn.
Không thích hợp cho các vật liệu mềm, dẻo vì nó có thể gây ra sự tích tụ vật liệu.
Góc cào bằng không (trung tính):
Định nghĩa: Mặt cào vuông góc với bề mặt phôi. Góc giữa mặt trước và mặt phẳng chuẩn vuông góc bằng không.
Đặc điểm: Sự dung hòa giữa góc cào dương và âm.
Thuận lợi:
Cung cấp sự cân bằng giữa độ bền lưỡi cắt và giảm lực cắt.
Tương đối đơn giản để sản xuất.
Thường được sử dụng trên các công cụ có mục đích chung hoặc khi việc kiểm soát chip là mối quan tâm hàng đầu.
Nhược điểm:
Không tối ưu hóa hoàn toàn về độ bền hoặc lực cắt thấp.
Có thể không lý tưởng cho các điều kiện gia công khắc nghiệt.
Góc trước cực kỳ quan trọng trong gia công vì về cơ bản nó quyết định hiệu quả hình thành phoi, độ lớn của lực cắt, lượng nhiệt sinh ra tại vùng cắt và chất lượng tổng thể của bề mặt gia công, ảnh hưởng trực tiếp đến tuổi thọ dụng cụ và tính toàn vẹn của bộ phận. Góc cào tối ưu đảm bảo vận hành trơn tru và mang lại kết quả vượt trội.
Đây là một trong những thông số thiết kế chính cho bất kỳ dụng cụ cắt nào, ảnh hưởng đến toàn bộ quá trình gia công:
Sự hình thành phoi: Góc cào kiểm soát cách vật liệu biến dạng và cắt để tạo thành phoi. Góc trước dương thúc đẩy dòng phoi dễ dàng hơn và hình thành phoi liên tục, trong khi góc trước âm có xu hướng tạo ra nhiều phoi phân đoạn hoặc không liên tục hơn, đặc biệt là ở các vật liệu giòn.
Lực cắt: Góc trước dương lớn hơn làm giảm lực cản dòng phoi, dẫn đến lực cắt thấp hơn và do đó máy công cụ tiêu thụ ít điện năng hơn. Ngược lại, góc trước âm làm tăng lực cắt.
Sinh nhiệt: Lực cắt thấp hơn thường tương quan với việc sinh nhiệt ít hơn. Góc cào dương giảm thiểu ma sát giữa phoi và mặt dụng cụ, giảm nhiệt. Nhiệt độ quá cao có thể dẫn đến mài mòn dụng cụ, biến dạng nhiệt của phôi và độ bóng bề mặt kém.
Tuổi thọ dụng cụ: Độ bền của lưỡi cắt tỷ lệ nghịch với độ dương của góc cào. Lưỡi dao chắc chắn (cào âm) chịu được ứng suất cơ học và nhiệt cao hơn, kéo dài tuổi thọ dụng cụ, đặc biệt là đối với các vật liệu cứng hoặc vết cắt gián đoạn. Cạnh yếu hơn (cào dương) có thể sứt mẻ hoặc mòn nhanh hơn.
Bề mặt hoàn thiện: Góc cào dương thường dẫn đến bề mặt mịn hơn, chất lượng cao hơn do tác động cắt sạch hơn và giảm rách vật liệu. Góc cào âm có thể tạo ra bề mặt cứng hơn.
Mòn dụng cụ: Sự phân bố ứng suất và nhiệt trên mặt trước và mặt sườn của dụng cụ bị ảnh hưởng nặng nề bởi góc trước, ảnh hưởng trực tiếp đến loại và tốc độ mòn của dụng cụ (ví dụ: mòn miệng hố, mòn mặt sau).
Góc trước tác động sâu sắc đến hiệu suất cắt bằng cách ảnh hưởng trực tiếp đến đặc tính phoi (hình dạng, dòng chảy, độ dày), lực cắt (lực đẩy, tiếp tuyến), phân bổ nhiệt tại bề mặt cắt, cơ chế mài mòn dụng cụ và độ bóng bề mặt đạt được của phôi. Tối ưu hóa góc độ này là chìa khóa để tối đa hóa hiệu quả và chất lượng.
Sự hiểu biết sâu sắc về tác động này cho phép các thợ máy dự đoán và kiểm soát kết quả gia công:
Kiểm soát chip:
Cào tích cực: Thúc đẩy các phoi bị quăn, liên tục, có thể được quản lý bằng máy cắt phoi. Lý tưởng cho các vật liệu dẻo.
Cào âm: Thường tạo ra phoi ngắn, phân đoạn hoặc không liên tục, đặc biệt ở các vật liệu giòn. Điều này có thể được mong muốn để sơ tán chip dễ dàng.
Phân bố lực cắt:
Góc trước dương hướng nhiều lực cắt vào việc cắt vật liệu hơn, làm giảm lực đẩy dụng cụ vào phôi.
Góc cào âm dẫn đến lực nén cao hơn trên phôi, điều này có thể có lợi cho các vật liệu cứng có khả năng chống cắt.
Quản lý nhiệt:
Lực cắt thấp hơn và ít ma sát hơn với góc nghiêng dương đồng nghĩa với việc tạo ra ít nhiệt hơn ở lưỡi cắt. Lượng nhiệt này chủ yếu được con chip mang đi.
Lực và ma sát cao hơn với góc trước âm dẫn đến nhiều nhiệt hơn, được phân bổ trên một thể tích lớn hơn của dụng cụ, hỗ trợ tản nhiệt từ vùng cắt vào thân dụng cụ.
Bề mặt hoàn thiện và tính toàn vẹn:
Các góc cào dương, bằng cách mang lại thao tác cắt sắc nét hơn, có xu hướng tạo ra các bề mặt mịn hơn với ít hình thành cạnh (BUE), có thể làm giảm chất lượng bề mặt.
Góc trước âm, đặc biệt là trên các vật liệu dẻo, có thể dẫn đến vết rách và BUE nhiều hơn, dẫn đến độ hoàn thiện bề mặt kém hơn.
Độ lệch và độ rung của dụng cụ:
Dụng cụ có góc trước dương cao hơn sẽ chịu lực cắt thấp hơn, điều này có thể làm giảm độ lệch và độ rung của dụng cụ, dẫn đến độ ổn định cao hơn và độ chính xác được cải thiện, đặc biệt là ở các phôi gia công dài hoặc mảnh.
Tuổi thọ công cụ và chế độ lỗi:
Trong khi các góc cào dương mang lại khả năng cắt hiệu quả, thì cạnh yếu hơn của chúng lại dễ bị hư hỏng nghiêm trọng (sứt mẻ) trong điều kiện khắc nghiệt.
Góc trước âm, với cạnh chắc chắn, có khả năng đàn hồi tốt hơn trước va đập và mỏi nhiệt, kéo dài tuổi thọ dụng cụ trong các ứng dụng đòi hỏi khắt khe nhưng có thể chịu mài mòn mặt bên nhiều hơn do ma sát cao hơn.
Góc nghiêng tối ưu cho nguyên công gia công được chọn bằng cách xem xét độ cứng và độ dẻo của vật liệu phôi, độ hoàn thiện bề mặt mong muốn, lực cắt cần thiết và độ cứng của thiết lập gia công, thường ưu tiên các góc dương cho vật liệu mềm, dẻo và góc âm cho vật liệu cứng, giòn. Sự lựa chọn này là sự cân bằng quan trọng của các yếu tố cạnh tranh.
Dưới đây là hướng dẫn chung để lựa chọn vật liệu:
Vật liệu mềm, dẻo (ví dụ: Nhôm, Đồng, Thép Carbon thấp, Nhựa):
Góc cào tối ưu: Góc cào dương cao (+10° đến +25° trở lên).
Lý do: Những vật liệu này có xu hướng biến dạng đáng kể và tạo ra các phoi dài, liên tục. Góc trước dương cao thúc đẩy hoạt động cắt sạch, giảm nguy cơ hình thành cạnh (BUE), giảm thiểu lực cắt và đảm bảo bề mặt hoàn thiện tốt.
Vật liệu có độ cứng và độ dẻo trung bình (ví dụ: Thép cacbon trung bình, Thép không gỉ):
Góc nghiêng tối ưu: Góc nghiêng dương vừa phải (+5° đến +15°).
Lý do: Cần có sự cân bằng để đạt được lực cắt và độ bóng bề mặt hợp lý trong khi vẫn duy trì đủ độ bền của lưỡi cắt. Máy cắt chip thường được sử dụng để quản lý dòng chip.
Vật liệu cứng và giòn (ví dụ: Gang, Thép cứng, Siêu hợp kim):
Góc nghiêng tối ưu: Góc nghiêng âm (-5° đến -15°).
Lý do: Những vật liệu này tạo ra các phoi không liên tục và yêu cầu lưỡi cắt rất chắc chắn để chịu được lực nén và sốc nhiệt cao. Góc cào âm cung cấp độ bền cần thiết và giúp tản nhiệt hiệu quả qua thân dụng cụ.
Hợp kim kỳ lạ (ví dụ: Hợp kim Titan, Siêu hợp kim nhiệt độ cao):
Góc nghiêng tối ưu: Góc nghiêng hơi dương đến góc nghiêng bằng 0 (0° đến +5°).
Lý do: Những vật liệu này thường khó gia công do độ bền cao ở nhiệt độ cao và độ cứng khi gia công. Góc cào dương hoặc bằng 0 nhẹ sẽ cân bằng độ bền của cạnh với lực cắt giảm, thường có các cạnh rất sắc và lớp phủ cụ thể.
Góc trước lý tưởng cũng thay đổi đáng kể dựa trên hoạt động gia công cụ thể (ví dụ: tiện, phay, khoan), điều kiện cắt (gia công thô và hoàn thiện) cũng như độ cứng của thiết lập máy và phôi, mỗi loại đòi hỏi một cách tiếp cận phù hợp để tối ưu hóa hiệu suất. Hiểu được các sắc thái vận hành này là điều cần thiết để tạo ra công cụ hiệu quả.
Dưới đây là cách cân nhắc góc nghiêng khác nhau giữa các hoạt động phổ biến:
Quay:
Gia công thô: Thường sử dụng góc cào âm để có độ bền và khả năng xử lý các vết cắt nặng và cắt gián đoạn.
Gia công tinh: Thường sử dụng góc cào dương để tạo bề mặt nhẵn và giảm lực cắt, đặc biệt là trên các vật liệu mềm hơn.
Hình học hạt dao: Các hạt dao có thể lập chỉ mục thường có góc trước âm trong đầu cặp, nhưng bản thân hình học của hạt dao có thể tạo ra góc nghiêng dương hiệu quả ở lưỡi cắt (ví dụ: thông qua thiết kế hình học bẻ phoi).
Phay:
Phay mặt: Thường sử dụng góc trước hướng trục âm (để chịu lực và hướng lực vào trục xoay) kết hợp với góc trước hướng tâm dương (cho thao tác cắt sắc nét) để tạo hiệu ứng cắt tốt.
Phay cuối: Thường sử dụng các góc trước xoắn ốc dương (trục) dọc theo chiều dài me để mang lại thao tác cắt trơn tru và loại bỏ phoi hiệu quả, đặc biệt là ở các rãnh sâu. Cào hướng tâm có thể dương hoặc âm tùy thuộc vào vật liệu và độ cứng.
Thoát phoi: Góc cào xoắn ốc rất quan trọng để nâng phoi ra khỏi vết cắt một cách hiệu quả.
Khoan:
Hình học điểm khoan: Các mũi khoan thường có góc nghiêng dương dọc theo các cạnh cắt (sáo) của chúng để cắt vật liệu một cách hiệu quả và cuộn phoi lên trên để sơ tán.
Góc xoắn: Góc xoắn của sáo khoan là một dạng góc trước và ảnh hưởng đến dòng phoi và lực cắt. Góc xoắn lớn hơn (cào dương hơn) dành cho vật liệu mềm hơn, trong khi góc xoắn nhỏ hơn (cào dương ít hơn) dành cho vật liệu cứng hơn.
Doa và khai thác:
Những hoạt động này có tốc độ loại bỏ vật liệu thấp hơn nhiều so với tiện hoặc phay.
Mũi doa: Thường có góc trước dương nhỏ hoặc bằng 0 để đạt được kích thước lỗ chính xác và độ bóng bề mặt tốt mà không cần cắt mạnh.
Vòi: Có góc cào dương (thường được gọi là 'góc móc') để kéo vào vật liệu, cắt phoi và tạo ren hiệu quả.
Độ cứng của thiết lập:
Đối với các thiết lập ít cứng nhắc hơn (ví dụ: phôi dài, mảnh, máy cũ), góc trước dương cao hơn được ưu tiên để giảm lực cắt và giảm thiểu độ lệch và độ rung.
Đối với các thiết lập rất cứng nhắc, có thể chấp nhận mạnh hơn các góc cào âm , cho phép cắt nặng hơn và tăng tốc độ loại bỏ kim loại.
Góc cào không chỉ là một chi tiết hình học đơn thuần trên dụng cụ cắt; nó là tham số thiết kế cơ bản có ảnh hưởng sâu sắc đến cơ học và kết quả của bất kỳ hoạt động gia công nào. Tối ưu hóa góc trước là điều tối quan trọng để đạt được hiệu quả hình thành phoi, giảm thiểu lực cắt và sinh nhiệt, kéo dài tuổi thọ dụng cụ và tạo ra bề mặt hoàn thiện chất lượng cao một cách nhất quán trên nhiều loại vật liệu và điều kiện gia công khác nhau. Sự lựa chọn cẩn thận của nó thể hiện sự cân bằng quan trọng giữa độ bền lưỡi cắt, hiệu quả cắt và độ ổn định của quy trình.
Khi vật liệu trở nên tiên tiến hơn và nhu cầu gia công ngày càng chính xác hơn, sự hiểu biết sâu sắc về góc nghiêng — từ các loại khác nhau đến tác động phức tạp của nó đến hiệu suất và tiêu chí lựa chọn vật liệu và hoạt động cụ thể — sẽ vẫn cần thiết đối với các thợ máy và kỹ sư. Nắm vững khía cạnh hình học công cụ này là chìa khóa để đạt được năng suất, hiệu quả chi phí và chất lượng tối đa trong thế giới sản xuất năng động.
Tại BOEN Precision , chúng tôi hiểu được tính chất khoa học phức tạp đằng sau việc gia công chính xác, bao gồm cả vai trò quan trọng của hình dạng dụng cụ. Với hơn hai thập kỷ kinh nghiệm trong gia công CNC và chế tạo bộ phận tùy chỉnh , các chuyên gia của chúng tôi xem xét tỉ mỉ các yếu tố như góc cào để đảm bảo loại bỏ vật liệu tối ưu, độ hoàn thiện bề mặt vượt trội và sản xuất hiệu quả cho các dự án đòi hỏi khắt khe nhất của bạn. Hãy tin tưởng vào thiết bị tiên tiến và đội ngũ lành nghề của chúng tôi để cung cấp các bộ phận với độ chính xác và chất lượng tuyệt vời.
